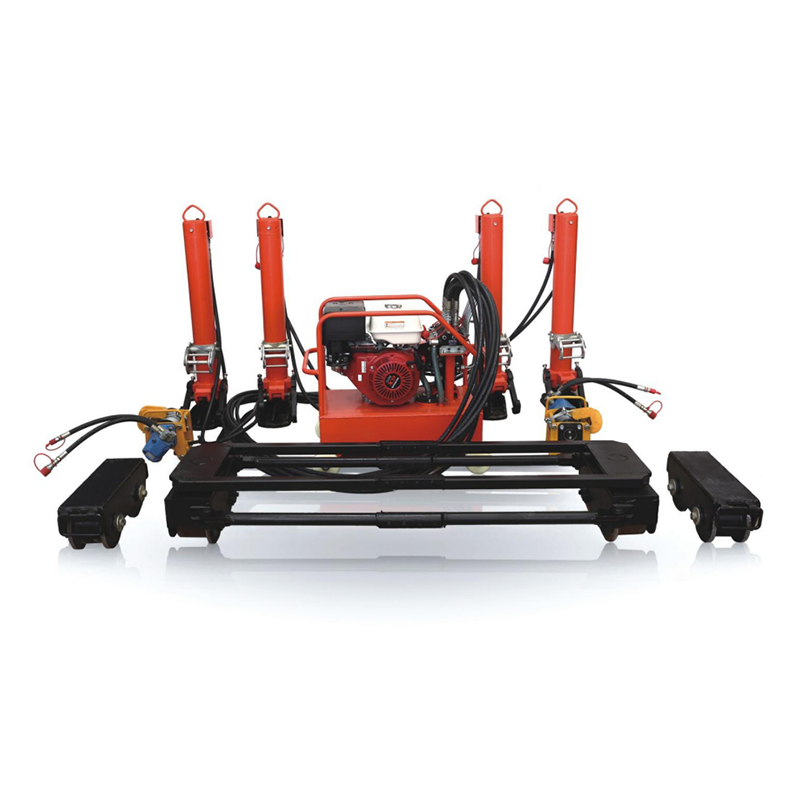

YDP-2400 MACCHINA PER LA POSA DEVIATOI FERROVIARI

CARATTERISTICHE DEL PRODOTTO

Questa macchina è un'apparecchiatura seciale utilizzata per l'operazione di posa di deviatoi o l'intero gruppo di operazioni di ribaltamento, un set di esso può gestire fino a 240 tonnellate. Quando si utilizza il turmout extra-large, è possibile aggiungere il cilindro di caricamento e aumentare il bordo anteriore. Risolve il problema che il turmout è difficile da attraversare la curva durante il processo di repaccememt, e la funzione di rivestimento consente al tumout di raggiungere lo spostamento sinistro e destro, il che consente di risparmiare manodopera e migliora acunc e sfty. Questo prodotto ha superato la rivincita dei successi scntfi e tcologici di China Raiway Shenyang Bureau GroupCo. Ltd.

BENIFITS

● Il prodotto ha le funzioni di sostituzione del turmout e operazioni di sollevamento del ribaltamento

● È adatto a vari tipi di turmout come turmout a senso unico, turmout a binario mobile, deviatoi incrociati composti, deviatoi simmetrici, deviatoi a tre vie, ete.

● La posizione istlatina del cilindro di sollevamento non è bloccata. e l'azione di bloccaggio del binario: è completato dai ganci del binario superiore e inferiore. Il cilindro di sollevamento è posizionato all'esterno della rotaia e si muove insieme allo

scambio ● Il doppio pedaggio garantisce lo smooh pssge dell'intera rotazione attraverso linee rette, curve

● Con la finzione di lning, l'intero gruppo di uscite può essere spostato a sinistra ea destra

Macchine per la posa dei binari

La configurazione standard è la seguente:

Ci sono 3 stazioni di pompaggio idrauliche,

12 cilindri idraulici di sollevamento e rivestimento,

4 argani idraulici di trazione

orizzontale , 8 pedali di traslazione orizzontale,

2 argani di trazione longitudinale,

3 pedaggi di traslazione longitudinali .

DATI TECNICI

1. Centrale idraulica 2. Cilindro di sollevamento e rivestimento

(1) Modello di motore a benzina: Honda GX390 (1) Max. forza di sollevamento con singolo cilindro: 200kN

(2) Potenza: 6,6 kW / 3600 giri / min (2) Max. Forza di rivestimento con singolo cilindro: 110kN

(3) Pressione nominale: 25Mpa (3) Max. distanza di sollevamento: 700 mm

(4) Flusso nominale: 28 l / min (4) Peso (cilindro singolo): 88 kg

(5) Peso: 136 kg

3. Verricello a trazione laterale 4. Verricello di trazione longitudinale

(1) Velocità della corda: 13 m / min (1) Velocità di camminata: 15 m / min

(2) Lunghezza effettiva della fune: ≥25m (2) Forza di trazione: 24,2 kN

(3) Max. forza di trazione: 11 kN (3) Peso: 136 kg

(4) Peso: 33 kg

5. Carrello da passeggio orizzontale 6. Carrello da passeggio longitudinale

(1) Capacità di carico: 100 kN (1) Capacità di carico: 200N

(2) Peso: 48 kg (2) Peso: 106 kg
